انواع کابل دیتا در سرور و تفاوت کابل های SATA و SAS در انتقال اطلاعات

انواع کابل دیتا در سرور و تفاوت کابل های SATA و SAS در انتقال اطلاعات

کانکتور SATA (7پین)

کانکتور ساتا 7 پین یکی از پرکاربردترین  اتصال در سرور و کامپیوتر ها می باشد که با سرعت انتقال 6 گیگابیت برثانیه برای انتقال اطلاعات در هارد ، SSD یا دی وی دی رایتر به مادربورد می باشد و به دلیل نازک و انعطاف پذیر بودن، مسیریابی بسیار آسانی دارند.

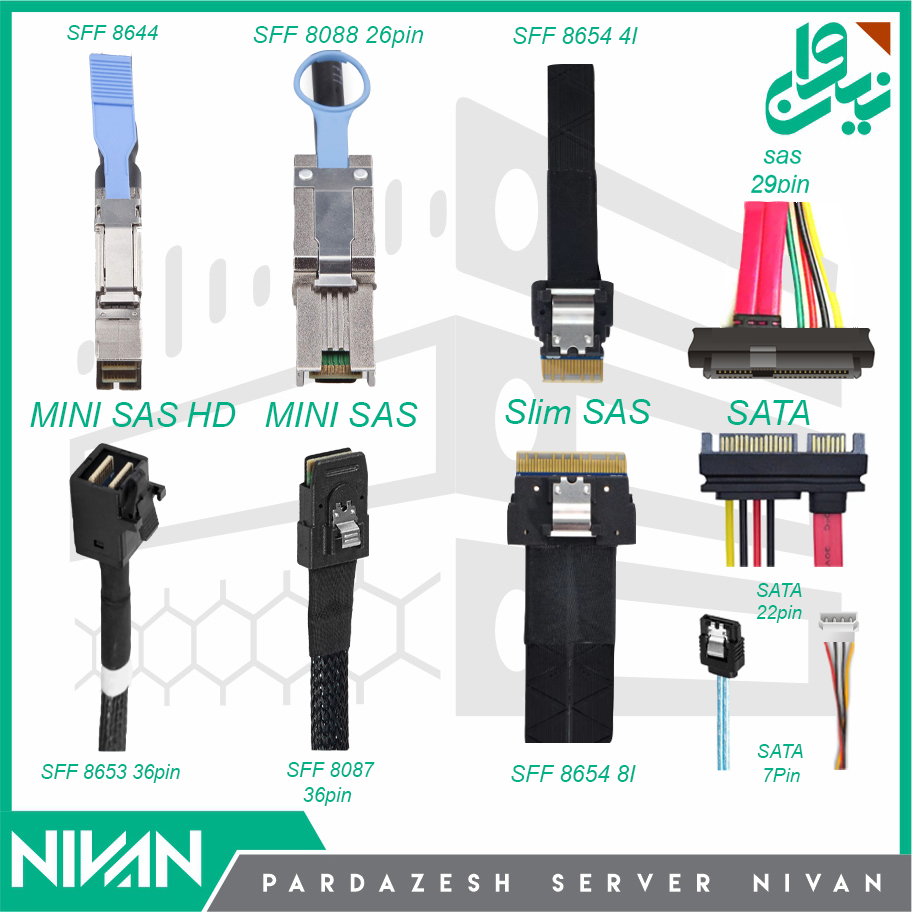

کانکتور SAS

کانکتور های سَس به دو دسته اصلی داخلی و خارجی تقسیم می شود .

• SAS Internal (سَس داخلی) :

1. SFF-8087 26pin 12G : Mini Multilane 4X Unshielded Connector Shell and Plug
2. SFF-8482 29pin 6G : Serial Attachment 2X Unshielded Connector
3. SFF-8643 36pin 12G : Mini Multilane 4/8X 12 Gb/s Unshielded Connector (HD12un)
4. SFF-8673 PCI Express V4.0 64BG 36pin 24G : Mini Multilane 4/8X 24 Gb/s Unshielded Connector (HD24un)
5. SFF-8654 74pin 24G : 0.6mm 4/8X Unshielded I/O Connector

• 2.SAS External (سَس خارجی) :

1. SFF-8088 26pin 6G : Mini Multilane 4X Shielded Connector Shell and Plug
2. SFF-8470 infiniband External 6G : Multifunction 1X 10 Gb/s Shielded Connector (HSMIO)
3. SFF-8644 36pin 12G : Mini Multilane 4/8X 12 Gb/s Shielded Cage/Connector (HD12sh)
4. SFF-8674 PCI Express V3.0 32GB 36pin 24G : Mini Multilane 4/8X 24 Gb/s Shielded Cage/Connector (HD24sh)

کابل های داخلی رید کنترلر سرور :

SFF-8087 26pin 12G :

کابل mini-SAS داخلی SFF-8087 برای اتصال 4 عدد هارد به یک کنترلر SAS یا SATA می باشد که این کابل با درایوهای SAS 12 گیگابیت در ثانیه و همچنین درایوهای SATA 6 گیگابیت در ثانیه سازگار می باشد .

SFF-8482 6G :

کابل داخلی SFF-8482 برای اتصال  4 عدد هارد به یک کنترلر SAS یا SATA می باشد که این کابل با درایوهای SAS 12 گیگابیت در ثانیه و همچنین درایوهای SATA 6 گیگابیت در ثانیه سازگار می باشد .

SFF-8643 12G :

کابل داخلی SFF-8643 با استفاده از 36 پین برای اتصال کنترلر های که از کانکتور SFF-8643 استفاده می کنند مورد استفاده قرار می گیرد مانند کنترلر رید P824i-p که این کابل با درایوهای SAS 12 گیگابیت در ثانیه و همچنین درایوهای SATA 6 گیگابیت در ثانیه سازگار می باشد .

SFF-8673 PCI Express V4.0 64BG 24G :

کابل داخلی SFF-8673 با استفاده از اسلات PCI Express  این محصولات معمولا از یک سمت به اسلات توسعه مادربرد و طرف دیگر آن توسط براکت نگهدارنده کابل رایزر، درون سرور یا کیس متصل می‌شود.

SFF-8654 74pin 24G :

کابل داخلی SFF-8654 با استفاده از اسلات PCI Express با 74Pin در کنترلر رید های HPE MR416 ، HPE MR216 ، HPE SR932 مورد استفاده قرار می گیرد .

کابل های خارجی رید کنترلر سرور یا استوریج :

SFF-8088 26pin 6G :

کابل خارجی SFF-8088 با استفاده از کنترلر سَس 6 گیگابیت بر ثانیه کابل هیبریدی 26 پین خارجی SAS2.0 SCSI برای کنترلر های  P822 ، P812 ،  P212 ، P411 ، P222 مرکز داده، سرورها، ایستگاه های کاری و دسکتاپ ها و دس ها ، 100 اهم، 1 متر (3.3 فوت) مورد استفاده قرار می گیرد .

SFF-8470 infiniband External 6G :

کابل خارجی  SFF-8470 با استفاده از کنترلر اینفینی باند 6 گیگابیت بر ثانیه برای اتصال سیستم های ذخیره سازی خارجی به یک کنترلر SAS با رابط SFF-8470 (Infiniband) استفاده می شود.

SFF-8644 36pin 12G :

کابل خارجی  SFF-8644 با استفاده از کنترلر مینی سَس اچ دی 12 گیگابیت بر ثانیه برای اتصال سیستم های ذخیره سازی خارجی به کنترلرهای P441 ، E208e-p ، P841 ، P431 ، P408e-p ، H241

استفاده می شود.

SFF-8674 PCI Express V3.0 32GB 36pin 24G :

کابل خارجی  SFF-8674 با استفاده از پی سی آی اکسپرس 24 گیگابیت بر ثانیه برای اتصال سیستم های ذخیره سازی خارجی به یک کنترلر PCI Express V3.0 مورد استفاده قرار می گیرد .
