HPE Backplane Power Cable Rear Cage ProLiant DL380 (869810-001)

توضیحات

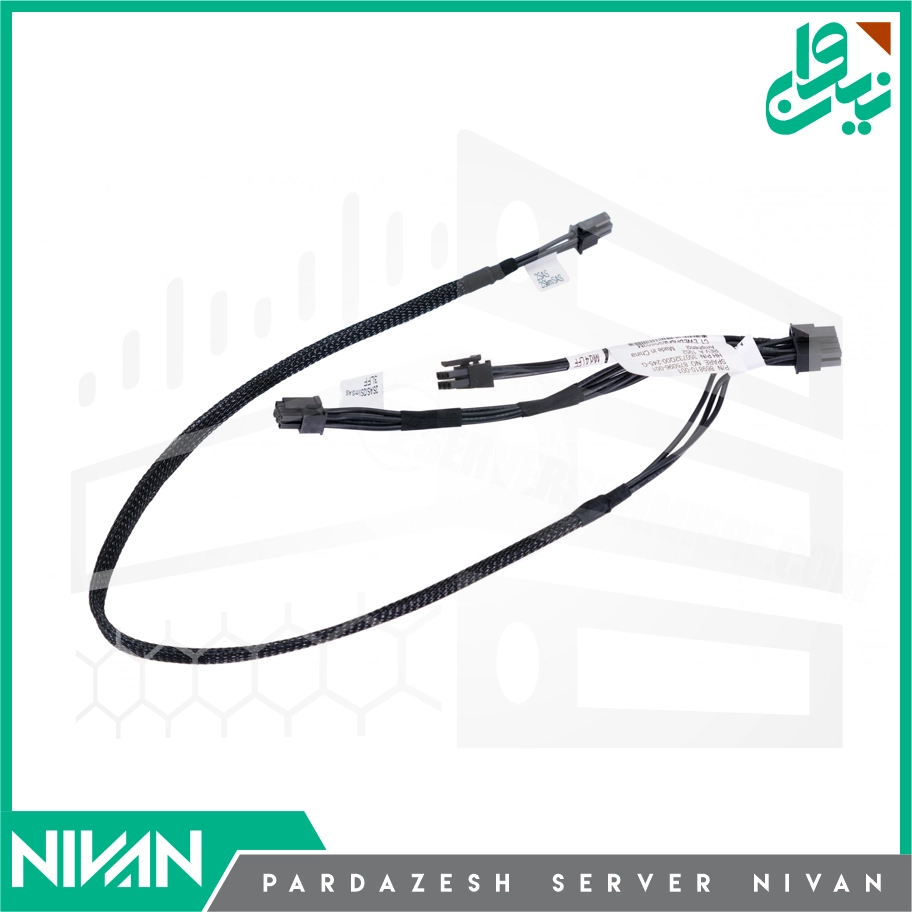

HPE Backplane Power Cable Rear Cage ProLiant DL380 (869810-001)

این کابل یک کابل برق بک‌پلین (Backplane Power Cable) مخصوص سرور HPE ProLiant DL380 Gen10 است که برای تأمین برق به بخش rear drive backplane (بک‌پلین در قسمت عقب که هاردها به آن متصل می‌شوند) طراحی شده است.

کلیات مشخصات فنی

• شماره قطعه (Part Number): 869810-001

• سازنده: Hewlett Packard Enterprise (HPE)

• مناسب برای: سرور HPE ProLiant DL380 Gen10

• نوع کابل: کابل برق داخلی (Internal Power Cable)

• کاربرد: تأمین توان به بک‌پلین هارد درایو عقب (Rear Cage Backplane)

جزئیات ارتباط کانکتورها

• کانکتور منبع: ۱× 10-pin (وصل به مادربرد/منبع برق داخلی)

• کانکتور مقصد:

  • ۲× 6-pin

  • ۱× 4-pin
    – جهت اتصال برق به بک‌پلین درایوها در سرور.

این کانکتورها برای ادامه برق‌ رسانی از مادربرد/منبع به power backplane موردنیاز هستند و در پیکربندی‌هایی که از قفسه هارد عقب استفاده می‌کنند ضروری‌اند.

 ابعاد و ساخت

• طول: حدود ٪50 cm (تقریباً 50 cm)

• وزن خالص: حدود 0.032 kg

• شرایط: معمولاً به‌صورت بازسازی‌شده (Refurbished) عرضه می‌شود (در برخی فروشگاه‌ها ممکن است جدید هم یافت شود)

سایر نکات

• این کابل اصلی OEM HPE است و برای استفاده در داخل سرور طراحی شده است — نباید با کابل‌های استاندارد PC جایگزین شود.

• برای پیکربندی‌های مختلف بک‌پلین (مثلاً SAS/SATA با تعداد هارد بیشتر) ممکن است به کابل‌های اضافه یا متفاوت نیاز باشد — مثلاً پارت نامبرهای دیگری نیز وجود دارند.

خلاصه: کابل 869810-001 یک کابل برق بک‌پلین اختصاصی برای سرورهای HPE ProLiant DL380 Gen10 با کانکتور 10-pin به دو کانکتور 6-pin و یک 4-pin است، طول حدود 50 cm دارد و برای اتصال برق بخش rear drive backplane طراحی شده است.
