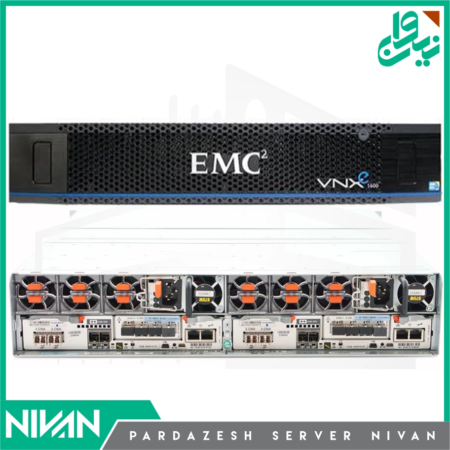

STORAGE DELL EMC VNXe 1600

توضیحات

STORAGE DELL EMC VNXe 1600

مدل VNXe1600 یک آرایه ذخیره‌سازی 2U از شرکت EMC است که از پروتکل‌های 10G iSCSI و 16Gb FC پشتیبانی می‌کند و کنترلرهای VNX2 و فضای ذخیره‌سازی هیبریدی را در قالب بسته‌ای با قیمت نهایی (بازاری) کمتر از ۹۰۰۰ دلار ارائه می‌دهد. این سطح قیمت برای یک راهکار کامل ذخیره‌سازی VNX بی‌سابقه است و نشان‌دهنده گامی دیگر از سوی EMC برای نفوذ عمیق‌تر به بازار کسب‌وکارهای کوچک و متوسط ​​(SMB) محسوب می‌شود.

سیستم VNXe1600 از پردازنده‌های دوهسته‌ای Intel Xeon E5 با فرکانس ۲.۶ گیگاهرتز در هر دو ماژول «پردازشگر ذخیره‌سازی» (Storage Processor) خود بهره می‌برد. مدل VNXe1600 نشان‌دهنده عزم شرکت EMC برای ورود به بخش جدیدی از بازار است؛ سیستم VNXe1600 در دو نوع شاسی 2U عرضه می‌شود: آرایه‌ای با ۲۵ درایو (مجهز به محفظه‌های ۲.۵ اینچی) و آرایه‌ای با ۱۲ درایو (مجهز به محفظه‌های ۳.۵ اینچی). هر دو مدل شامل دو پردازشگر ذخیره‌سازی (SP) هستند. هر پردازشگر در VNXe1600 دارای دو پورت SAS با سرعت ۶ گیگابیت بر ثانیه (از نوع x4) برای توسعه سیستم از طریق محفظه‌های آرایه دیسک EMC (یا همان DAEها) است. متناسب با پیکربندی‌های شاسی اصلی VNXe1600، محفظه‌های توسعه (DAE) موجود نیز شامل مدل ۱۲ درایوی (با محفظه‌های ۳.۵ اینچی) و مدل ۲۵ درایوی (با محفظه‌های ۲.۵ اینچی) هستند. بسته به نوع محفظه‌های توسعه به‌کاررفته، VNXe1600 قادر به مدیریت حداکثر ۲۰۰ دیسک است و امکان استفاده ترکیبی از انواع مختلف DAE در یک سیستم واحد وجود دارد.

 VNXe1600 فقط از ذخیره‌سازی بلوکی پشتیبانی می‌کند و نه سرویس‌های بلوکی و فایلی یکپارچه , شرکت EMC با نام MCx استفاده می‌کند که بهینه‌سازی‌های CPU را برای سرویس‌های داده VNX2 از جمله بهینه‌سازی‌های چند هسته‌ای برای عملکرد ذخیره‌سازی ترکیبی مانند FAST Cache فراهم می‌کند. MCx همچنین بهینه‌سازی‌های سطح پردازنده را برای پشتیبانی از بارهای کاری مجازی ارائه می‌دهد. در VNXe1600، حافظه پنهان چند هسته‌ای EMC، حافظه پنهان چند هسته‌ای FAST Cache و RAID چند هسته‌ای می‌توانند از MCx بهره ببرند. حافظه پنهان چند هسته‌ای، استفاده از DRAM و هسته هر پردازنده ذخیره‌سازی را بهینه می‌کند تا عملکرد نوشتن و خواندن را افزایش دهد. FAST Cache یک حافظه نهان ثانویه بزرگ SLC SSD است که به برنامه‌هایی با ورودی/خروجی بالا سرویس می‌دهد. Multicore RAID عملکرد RAID را مدیریت و نگهداری می‌کند.

مشخصات فنی EMC VNXe 1600 :

تعداد درایوها (حداقل/حداکثر): ۶ تا ۲۰۰ (حداکثر ظرفیت خام ۴۰۰ ترابایت)

حداکثر حافظه FAST Cache:  گیگابایت ۲۰۰

گزینه‌های محفظه درایو : ۲۵ درایو ۲.۵ اینچی Flash/SAS (در ابعاد 2U) یا ۱۲ درایو ۳.۵ اینچی Flash/SAS/NL SAS (در ابعاد 2U)

پردازنده/حافظه برای هر کنترلر: ۱ پردازنده دو هسته‌ای Xeon (معماری Ivy Bridge) با فرکانس ۲.۶ گیگاهرتز / ۸ گیگابایت حافظه

پورت‌های میزبان (Host Ports) داخلی برای هر کنترلر : ۲ پورت در هر کارت شبکه همگرا (CNA) با قابلیت پشتیبانی از اتصال Fibre Channel (۸ یا ۱۶ گیگابیت بر ثانیه) یا اترنت ۱۰ گیگابیتی

حداکثر ماژول‌های Flex IO برای هر کنترلر: ۱ ماژول

گزینه‌های RAID 10/5/6 : RAID

تعداد LUNهای پشتیبانی‌شده در Pool : تا ۵۰۰ عدد

حداکثر اندازه LUN:  ترابایت ۱۶

کل ظرفیت خام : ۴۰۰ ترابایت

اتصالات: گزینه‌های اتصال DAS یا SAN از طریق پورت‌های اترنت iSCSI و Fibre Channel

گزینه‌های ماژول Flex IO

ماژول‌های IO مدل 1GbE: ۴ پورت در هر ماژول

ماژول‌های 10GbE نوری (Optical): ۴ پورت در هر ماژول

ماژول Fibre Channel با سرعت ۸ گیگابیت بر ثانیه: ۴ پورت در هر ماژول

محفظه‌های آرایه دیسک (DAE) پشتیبانی‌شده:

محفظه ۱۲ درایوی: ۳.۵ اینچی SAS، NL-SAS، Flash (ابعاد 2U)

محفظه ۲۵ درایوی: ۲.۵ اینچی SAS، Flash (ابعاد 2U)

اتصال بخش Back-End (دیسک) : هر پردازنده ذخیره‌سازی (Storage Processor) شامل دو پورت SAS (Serial Attached SCSI) از نوع x4 با سرعت ۶ گیگابیت‌برثانیه است که امکان اتصال به محفظه‌های (Enclosure) توسعه درایو دیسک اضافی را فراهم می‌کند.

حداکثر طول کابل SAS (از یک محفظه به محفظه دیگر): ۶ متر

پروتکل‌های پشتیبانی‌شده : iSCSI، Fibre Channel , Routing Information Protocol (RIP) v1-v2 , Simple Network Management Protocol (SNMP) , Address Resolution Protocol (ARP) , Internet Control Message Protocol (ICMP) , Simple Network Time Protocol (SNTP) , Lightweight Directory Access Protocol (LDAP)

سیستم‌عامل‌های سرور پشتیبانی‌شده : Apple Mac OS 10.8 یا بالاتر , Citrix XenServer 6.1 , HP-UX , IBM AIX , IBM VIOS 2.2, 2.3 , Microsoft Windows 7, Microsoft Windows 8 و Vista , Microsoft Hyper-V , Novell SUSE Enterprise Linux , Oracle Linux , Red Hat Enterprise Linux , Solaris 10 x86, Solaris 10 SPARC , پشتیبانی از Solaris 11 و 11.1 (نسخه‌های SPARC و x86) , VMware و ESXi 5.x

بسته نرم‌افزاری پایه VNXe1600 : شامل مدیریت و نظارت یکپارچه و استاندارد بر تمامی جنبه‌های سیستم‌های VNXe، از جمله محیط عملیاتی (Operating Environment) نسخه 3.1.3، تمامی پروتکل‌ها (مطابق فهرست فوق)، مدیریت Unisphere به همراه پشتیبانی یکپارچه، FAST Cache، قابلیت Block Snapshots، حفاظت از راه دور (شامل قابلیت بومی تکثیر ناهمگام بلوک یا Native Asynchronous Block Replication) و Thin Provisioning.

نرم‌افزارهای اختیاری: Virtual Storage Integrator (VSI) , PowerPath

امکانات اتصال کلاینت : دسترسی Block از طریق iSCSI و FC

شبکه محلی مجازی (VLAN) با استاندارد IEEE 802.1q

یکپارچه‌سازی با VMware: رابط‌های برنامه‌نویسی VMware vStorage برای یکپارچه‌سازی آرایه (VAAI) در حالت Block؛ بهبود عملکرد از طریق بهره‌گیری از عملیات کارآمدترِ مبتنی بر آرایه رابط‌های برنامه‌نویسی vStorage برای آگاهی از وضعیت ذخیره‌سازی (VASA)؛ فراهم‌کننده قابلیت آگاهی از وضعیت ذخیره‌سازی برای مدیران VMware

ابعاد فیزیکی VNXe (تقریبی):

محفظه پردازنده VNXe1600 (درایوهای ۳.۵ اینچی) :

ابعاد (ارتفاع/عرض/طول): ۳.۴۰ در ۱۷.۵ در ۲۰.۰ اینچ / ۸.۶۴ در ۴۴.۴۵ در ۵۰.۸ سانتی‌متر

وزن (حداکثر): ۶۱.۸ پوند / ۲۸.۱ کیلوگرم

محفظه پردازنده VNXe1600 (درایوهای ۲.۵ اینچی)

ابعاد (ارتفاع/عرض/طول): ۳.۴۰ در ۱۷.۵ در ۱۷.۰ اینچ / ۸.۶۴ در ۴۴.۴۵ در ۴۳.۱۸ سانتی‌متر

وزن (حداکثر): ۵۱.۷ پوند / ۲۳.۵ کیلوگرم

محفظه توسعه VNXe1600 (۱۲ درایو ۳.۵ اینچی)

ابعاد (ارتفاع/عرض/طول): ۳.۴۰ در ۱۷.۵ در ۲۰.۰ اینچ / ۸.۶۴ در ۴۴.۴۵ در ۵۰.۸ سانتی‌متر

وزن (حداکثر): ۵۲.۰ پوند / ۲۳.۶ کیلوگرم

محفظه توسعه VNXe1600 (۲۵ درایو ۲.۵ اینچی)

ابعاد (ارتفاع/عرض/طول): ۳.۴۵ در ۱۷.۵ در ۱۳ اینچ / ۸.۶۴ در ۴۴.۴۵ در ۳۳.۰۲ سانتی‌متر

وزن (حداکثر): ۴۸.۱ پوند / ۲۱.۸ کیلوگرم
